Перекрытие проёмов

Для перекрытия проёмов в стенах выполненных из блоков bauroc применяются как монтируемые, так и на месте изготавливаемые перемычки. В качестве монтируемых перемычек лучше всего подходят перемычки из ячеистого бетона bauroc. Изготавливаемые на месте перемычки представляют собой монолитные железобетонные перемычки. Опорную часть опалубки можно выполнить из дерева, опирая на неё U-блоки из ячеистого бетона bauroc.

Блоки опорной поверхности

Опорные поверхности должны быть ровными и изготовленными из цельных блоков. Блоки опорной поверхности и предшествующего ей ряда необходимо склеить цельным швом (не оставляя воздушной прослойки). Длина цельного шва должна составлять не менее двукратной длины опорной поверхности, то есть около 600 мм.

sillusetugipindpeenjoon_ru_02

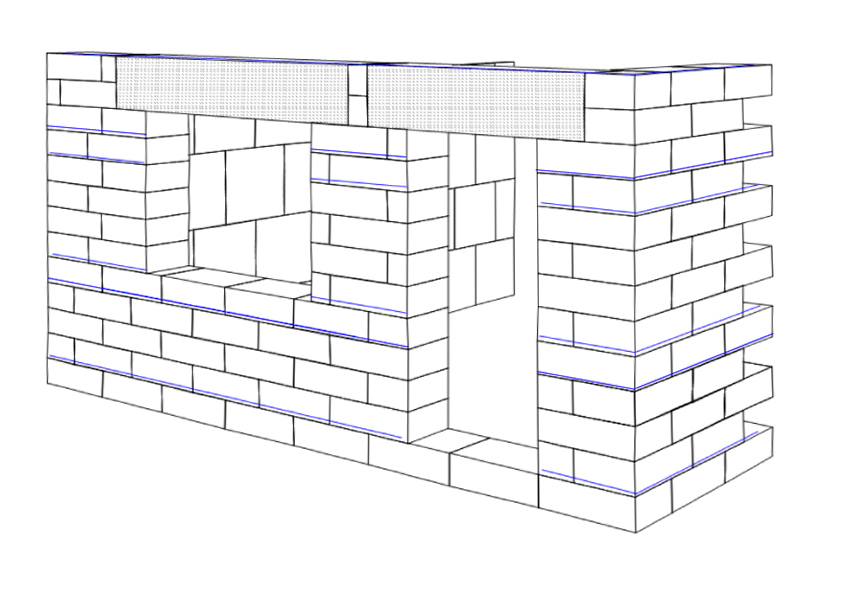

Рекомендуем ряд кладки в нижней части оконного проёма, а также опорную площадь перемычек армировать 8 мм стальным арматурным прутом на протяжении 900 мм с каждой стороны. Арматурные пруты устанавливаются в фрезированные в поверхности блоков канавки.

sillusetugipindpeenjoon_ru_02_liimitud

Высоту оконного и дверного проёмов можно регулировать с помощью блоков, подогнанных под нужный размер, или других изделий bauroc подходящего размера. Например, в кладке из блоков EcoTerm Plus можно под перемычку установить подогнанный под подходящий размер фрагмент Element 100. Затвердевший клей для блоков bauroc обладает отличной прочностью для достаточного сцепления блоков с поверхностью перемычки.

Перемычки bauroc

Перемычка bauroc представляет собой армированную балку из ячеистого бетона, предназначенную для перекрытия проёмов в стене из блоков bauroc.

Перемычки bauroc рассчитанны на определённую несущую способность как однопролётная балка. Несущая способность различных перемычек составляет 15 кН/м, 20 кН/м и 30 кН/м. Несущая способность показывает наибольшую допустимую величину линейной нагрузки в кН/м без собственного веса перемычки. При рассчёте перемычек учитывается как статическая, так и динамическая нагрузка.

Арматура перемычек bauroc состоит из продольных прутьев, которые вместе с приваренными к ним поперечными прутьями составляют единую объемную конструкцию. Арматура покрыта противокоррозийным слоем.
Технические данные и тошные размеры перемычек bauroc посмотри здесь.

Концентрированная и прочие особые нагрузки

Не рекомендуется применять к перемычкам bauroc концентрированную нагрузку. Если все же возникает такая необходимость, необходимо убедиться, что максимальный момент концентрированной нагрузки не превышает определенные несущей способностью показатели равномерной линейной нагрузки.

Просадка

Перемычки bauroc рассчитаны на долговременную нагрузку, вызванную собственным весом и прочими специальными нагрузками, менее L/400. Обычно просадка существенно меньше этого показателя.

Длина опорных поверхностей

Для перемычек bauroc рекомендуемая длина опорных поверхностей составляет 300 мм, минимальная – 200 мм. В случае длинных перемычек и больших нагрузок в некоторых случаях рекомендуется использовать опорную поверхность большей длины, чтобы местная вертикальная нагрузка не превышала предельной нагрузки находящейся под перемычкой кладки.

Ослабления сечения

Все ослабления сечения перемычек, за исключением небольших отверстий
(Ø ≤ 30 мм) и маленьких пазов (макс. глубина 20 мм), запрещены. Это требуется во избежание повреждения находящегося в перемычках арматурного каркаса!
Запрещается также отрезание части перемычки с целью уменьшения её длины и выберите пазы для арматуры.

Перемычки из U-блоков

При проектировании перемычек из U-блоков bauroc следует исходить из общих правил проектирования железобетонных конструкций. В этом случае U-блок bauroc выполняет роль опалубки, а перемычку образует залитый в эту опалубку бетон. Перемычки следует проектировать как можно более жёсткими (прогиб ≤ L/400 пролета), для предотвращения деформации кладки на опорной поверхности. Точные размеры U-блоков посмотри здесь.

usillus3d_ru_09-2016

Данные по состоянию на 19.09.2016
