PĀRSEGUMA PANEĻI

Līdzās blokiem un pārsedzēm bauroc ražo arī gāzbetona PĀRSEGUMA PANEĻUS.

PĀRSEGUMA PANEĻI ir mūsu īpašais izstrādājums māju būvniecības komplektiem, kā arī sabiedrisko un rūpniecisko ēku būvēm.

bauroc produkcijas sertifikāts PDF.

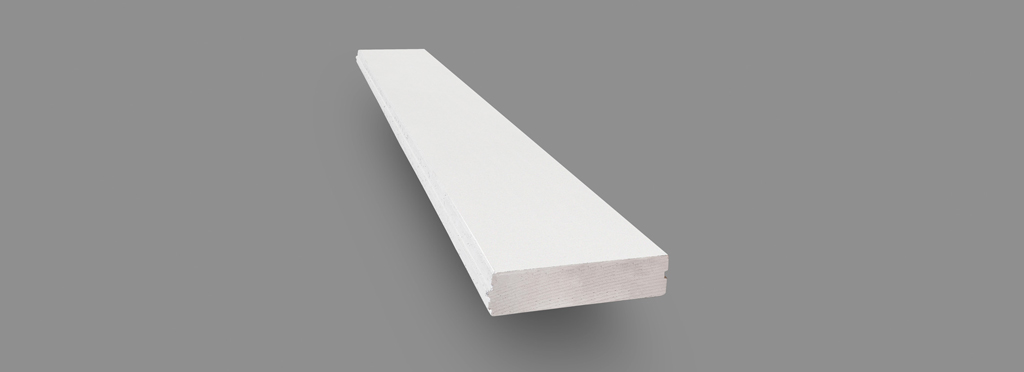

bauroc PĀRSEGUMA PANEĻI ir stiegroti gāzbetona izstrādājumi, kurus lieto starpstāvu un jumtu pārsegšanai, iegūstot kvalitatīvus ar labu skaņas, siltuma izolāciju, uguns drošus pārsegumus. bauroc PĀRSEGUMA PANEĻUS lieto  arī kāpņu laukumu un konsoļu izveidei ar pārkari līdz 1500mm. No bauroc PĀRSEGUMA PANEĻIEM izveidotiem balkoniem nav nepieciešams kolonnu balstījums. Izveidojot jumta pārsegumus no bauroc paneļiem ir vajadzīga plānāka siltumizolācijas kārta salīdzinot ar dzelzsbetona paneļiem.

Paneļus var uzstādīt arī slīpi, t. i., tos var veiksmīgi izmantot arī divslīpju jumtiem. Par paneļu pielietojumu vairāk varat izlasīt sadaļā Sienu projektēšana > bauroc starpstāvu un jumta pārsegums.

Tā kā paneļu augstums ‒ 250 mm ‒ atšķiras no parastā bauroc bloku augstuma ‒ 200 mm, ieteicams ārsienās bauroc paneļu galos lietot bauroc MASK blokus , kuru augstums arī ir – 200 mm.

Paneļu izmēri

bauroc PĀRSEGUMA PANEĻI tiek ražoti ar platumu 600 mm un augstumu 250 mm ar noteiktu garumu, kur maksimālais garums ir 6m. Paneļu garums ir noteikts ar formas izmēriem, kuru lieto paneļu izgatavošanai. Tabulā tiek minēti tipveida paneļu izmēri. Ir iespējams izgatavot arī nestandarta garuma PĀRSEGUMU PANEĻUS ar soli 200mm, kā arī šaurākus paneļus.

Papildus 600 mm PĀRSEGUMU PANEĻIEM pēc pasūtījuma ražojam arī 300 mm platus paneļus. Tos lieto vai nu starp diviem 600 mm  PĀRSEGUMU PANEĻIEM vai kā ārējos paneļus. 300 mm biezu paneļu vienā malā visā garumā ir ierievis, bet otrā malā ir vai nu izvirzījums, vai arī tas ir pilnīgi gluds.

Rasējums. 300 mm platu paneļu iespējamie veidi.

bauroc PĀRSEGUMA PANEĻI tehniskie rādītāji

Platums
(mm)
Augstums
(mm)
Faktiskais paneļu garums*/ paneļu garums
(mm)
600
300 **
250 2400/
2387
2800/
2785
3200/
3183
3600/
3581
4000/
3979
4400/
4377
4800/
4775
5200/
5173
5600/
5571
6000/
5969
Paneļa svars kg/gab 248 289 330 371 417 463 510 563 615 665
Deklarētā nestspēja aprēķina vērtība 5,5 – 6,5 kN/m²
Sausais blīvums 525 ± 25 kg/m³
Siltuma vadītspēja 0,13 W/mK

* Papildu paneļu garumi ir pieejami intervālā no 1,0 līdz 6,0 m, solis 200/199 mm.
** Paneļu standarta platums ir 600 mm. Pēc īpaša pasūtījuma varam izgatavot arī paneļus 300 mm platumā.

PĀRSEGUMA PANEĻU nestspēja

Lai panāktu drošu nestspēju PĀRSEGUMA PANEĻI tiek izgatavoti vienlaidus ar ražošanas procesā iestrādātu armatūru.
bauroc paneļiem par pamatu tiek pieņemta noteikta nestspēja, kas atbilst EVS-EN 12602:2008 standarta prasībām.
Paneļu normatīvā nestspēja ir 4 kN/m². Tā ir vienmērīgi izkliedēta slodze, kura pieļaujama papildus pie paneļa pašmasas. bauroc paneļu nestspēja ir līdzīga dzelzsbetona paneļu nestspējai. Vienlaikus paneļu svars ir divas reizes mazāks nekā betona paneļiem vai monolītajiem starpstāvu pārsegumam.
Pēc tehniskā projekta nepieciešamības, izgatavojam arī paneļus ar paaugstinātu nestspēju.

PANEĻU griešana

Paneļu galos atrodas enkur stieņi, kuri nodrošina paredzēto nestspēju, tāpēc tos nedrīkst griezt (zāģēt) īsākus.

Ventilācijas un kanalizācijas izvadus jāparedz šuvē starp paneļiem. 100 mm no paneļa malas ir izvietota josla, kurā pieļaujama caurumu urbšana instalācijai caur pārsegumu. Liela izmēra caurumus izveidot paneļos aizliegts bez saskaņošanas ar ražotāju. Paneļu gareniskajās šuvēs nedrīkst veikt iegriezumus un urbt caurumus diametrā, kas pārsniedz 180 mm.

PĀRSEGUMA PANEĻU pielietojums un priekšrocības

bauroc PĀRSEGUMA PANEĻI ir piemēroti gan starpstāvu gan jumtu pārsegšanai.

  • Lietojot bauroc pārseguma paneļus tiek būtiski samazināta slodze uz nesošajām konstrukcijām, salīdzinot ar dzelzsbetona starpstāvu pārsegumiem.
  • Salīdzinājumā ar betona paneļiem vai monolīta pārsegumu būtiski mazinās slodzes uz nesošajām sienām. bauroc paneļu svars ir 170 kg/m², tas ir divas reizes mazāks nekā betona pārsegumam.
  • Tā kā bauroc starpstāvu pārsegumu paneļi ir piemēroti montāžai dažādos slīpumos, tad paneļus var izmantot gan lēzeno, gan divslīpu jumtu veidošanā kā nesošo un siltum izolējošo konstrukciju. Šādas konstrukcijas jumta būvniecība ir daudz ātrāka un būtiski samazina pielietojamo  kokmateriālu daudzumu. Bauroc paneļu savienošanai ar sienu nav nepieciešami sarežģīti konstruktīvie risinājumi, tai pašā laikā pārseguma konstrukcija ir gaisa plūsmas necaurlaidīga un izslēdz aukstuma tiltu veidošanos.

PANEĻU balstīšana uz mūri

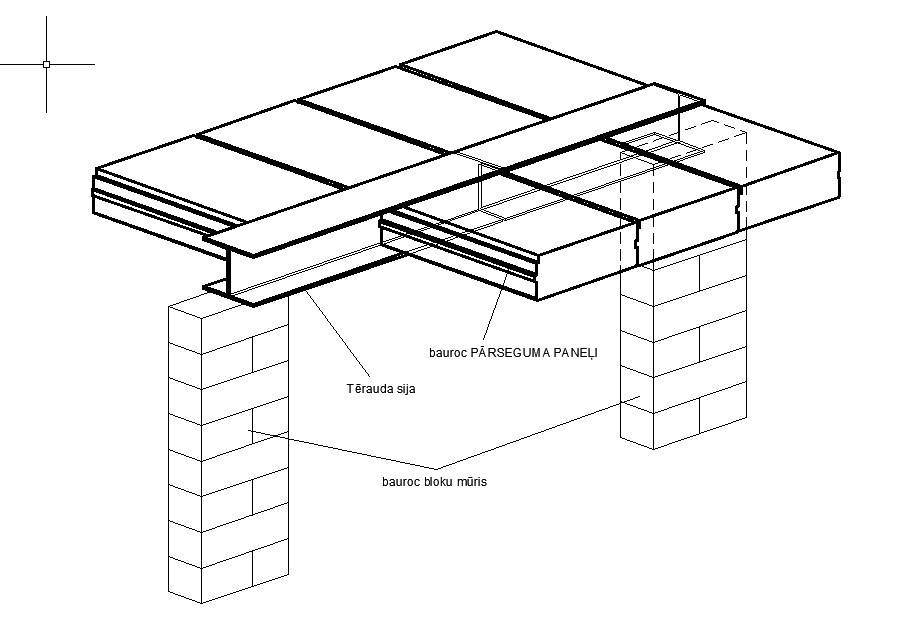

Minimālais pieļaujamais bauroc paneļu atbalsts uz mūra sienām ir 90 mm, izņēmums var būt ja paneļi tiek balstīti uz metāla sijām, tad to minimālais atbalsts ir 75 mm. Projektējot paneļu atbalsta laukumu jāņem vērā slodzes lielums un materiālu tehniskās īpašības. Ieteicamais paneļu atbalsts uz ārsienu ir no 125 mm līdz 150 mm.

PANEĻU savienojuma šuves.

bauroc PĀRSEGUMA PANEĻU malās gareniski ir iestrādātas divas dažādas gropes; vienā malā ierievis, bet otrā – grope (skat. zīm.). Montējot paneļus, jāseko, lai viena paneļa ierievis sakristu ar otra paneļa gropi. Pēc paneļu montāžas savienojuma šuvēs iestrādā armatūru un aizpilda tās ar javu. Paneļu perimetra un starp paneļu šuvju monolītēšanā nodrošina bauroc paneļu funkcionēšanu, kā vienlaidu un stingru pārseguma konstrukciju.
Armatūras diametru nosaka projektētājs un norāda to rasējumā. Tāpat paneļu savienojumu vietā viegli var iestrādāt komunikācijas.

Pārseguma paneļu montāžas video

Ar mājas pārseguma 1m2 izmaksu salīdzinājumu Jūs varat iepazīties šeit.
